在MIL-STD-1553B总线板卡选型过程中，需要综合考虑多个关键指标以确保系统性能、可靠性和兼容性。以下是影响1553B选型的七大核心指标：

1.主机系统兼容性

  选型需考虑板卡与主机系统的接口兼容性。科洛威尔具有PC104 Plus、PCI、PCIe、CPCI/PXI、PXIE、USB、RS422/232、光纤等全系列接口板卡可供客户选择。

图 1 科洛威尔1553B系列

  驱动程序和API支持（如VC++、LabVIEW、Windows、Linux等），可以提高客户开发效率。

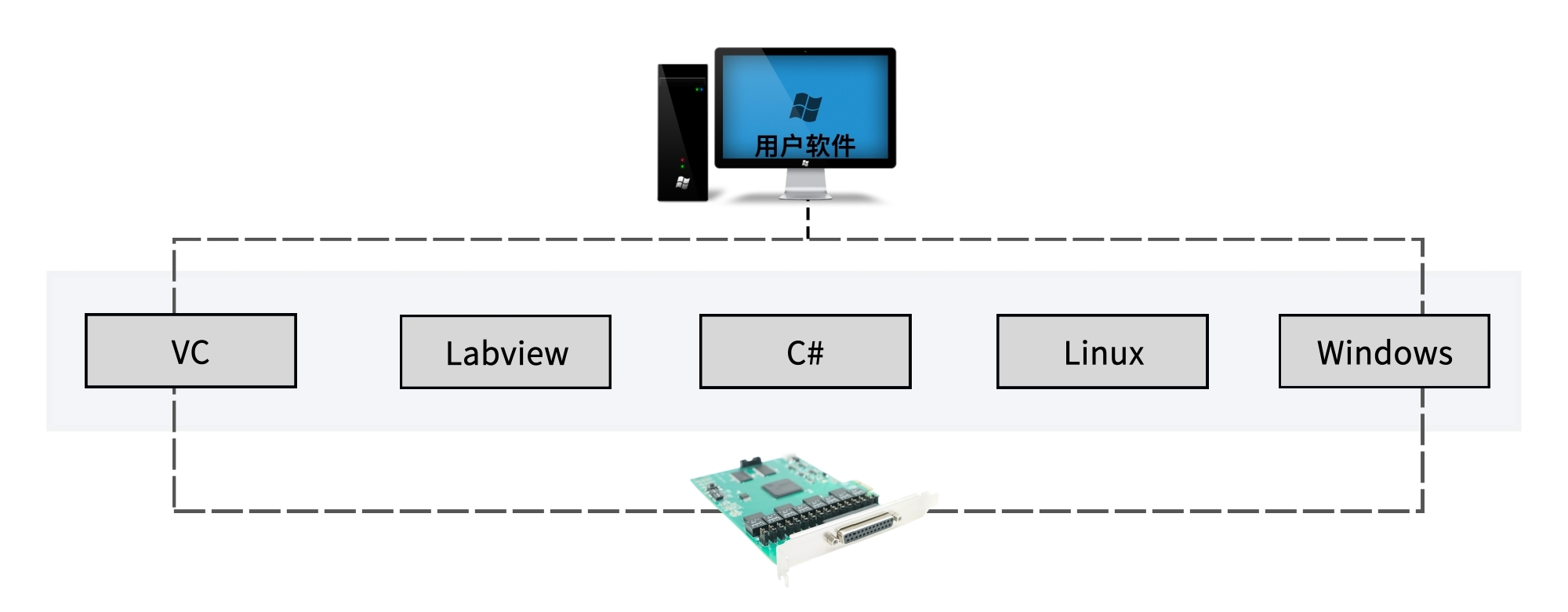

图 2 1553B板卡驱动及API支持

2.产品形态

产品根据不同应用场景具有三种形态：

（1）标准3U板卡

    常用于上架机箱机柜、便携机1553B通信接口拓展，有PCI、PCIe、CPCI/PXI、PXIE等总线可选，适用于实验室、生产实验等应用场景。

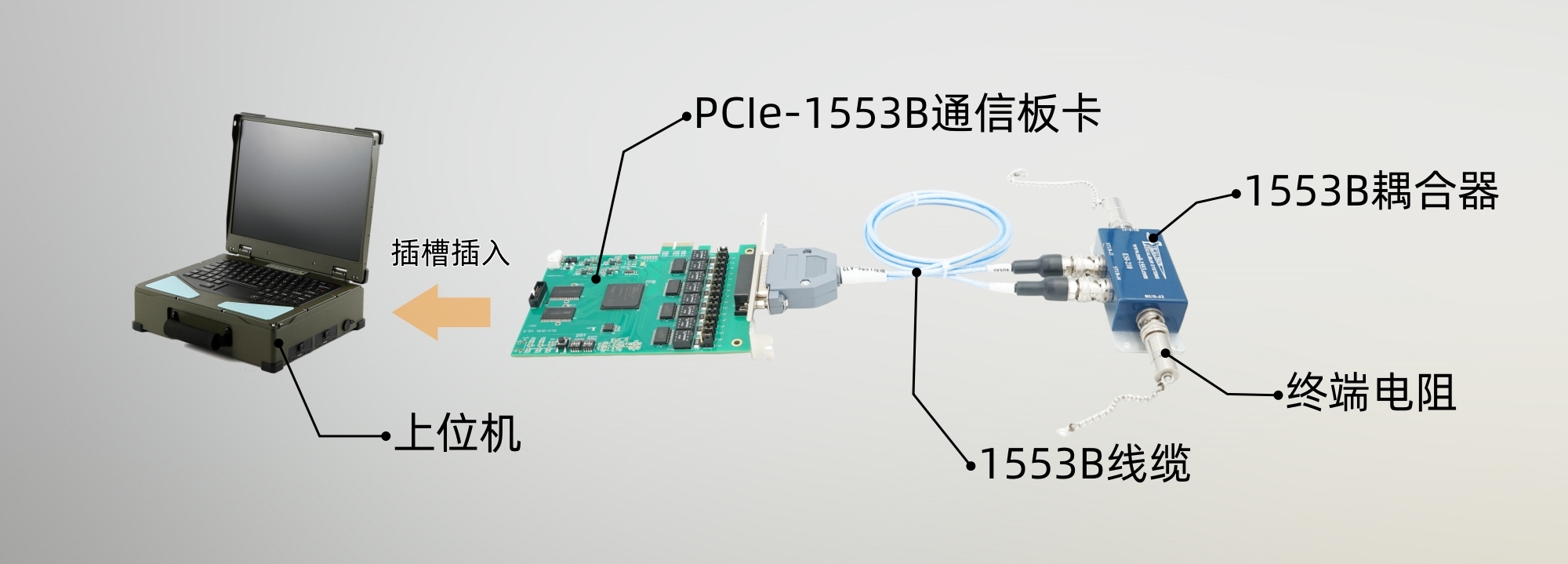

图 3 PCIe-1553B通信板卡组网图

（2）桌面级独立模块

   常用于桌面1553B通信接口拓展，无需专业工控机平台，可直接连接至笔记本、商业PC机就可实现1553B组网，有串口、USB、光纤、网口等总线可选，适用于实验室、生产实验、外场测试等应用场景。

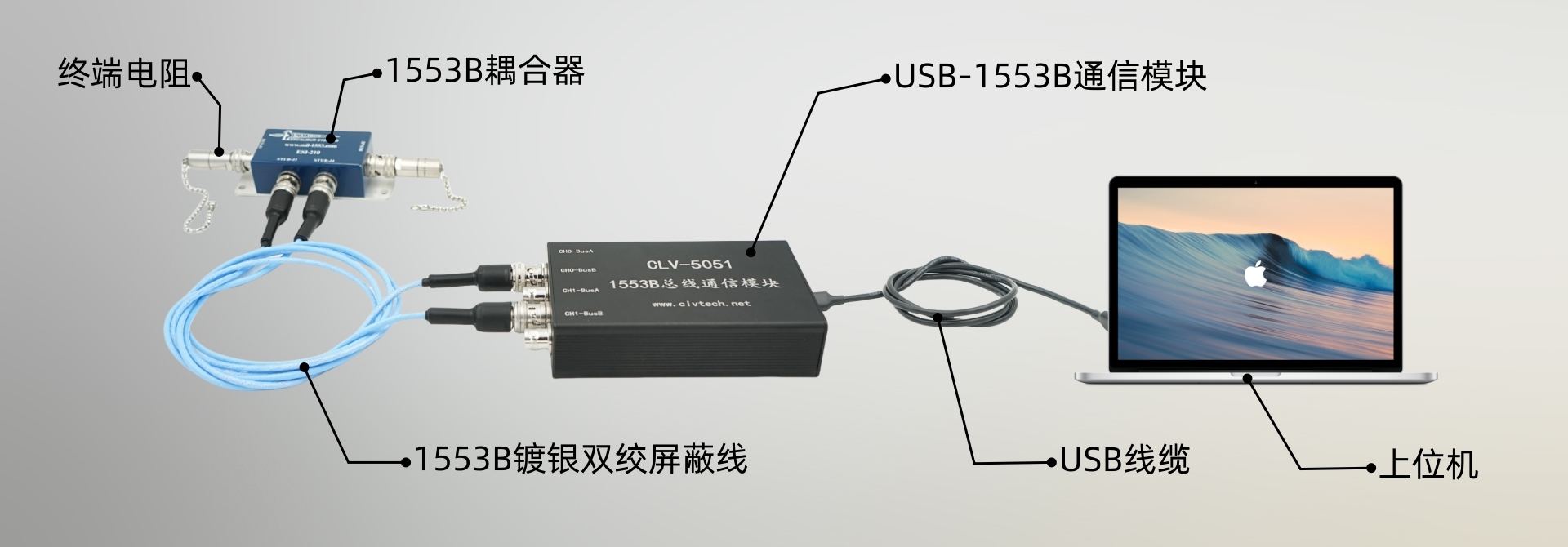

图 4 USB-1553B通信板卡组网图

（3）内嵌小模块

 常用于便携式设备1553B通信接口拓展，通过自定义连接器/排针/焊线与设备主板连接，体积小巧，结构可靠，有串口、USB、PCIe等总线可选，适用于外场测试、机载等应用场景。

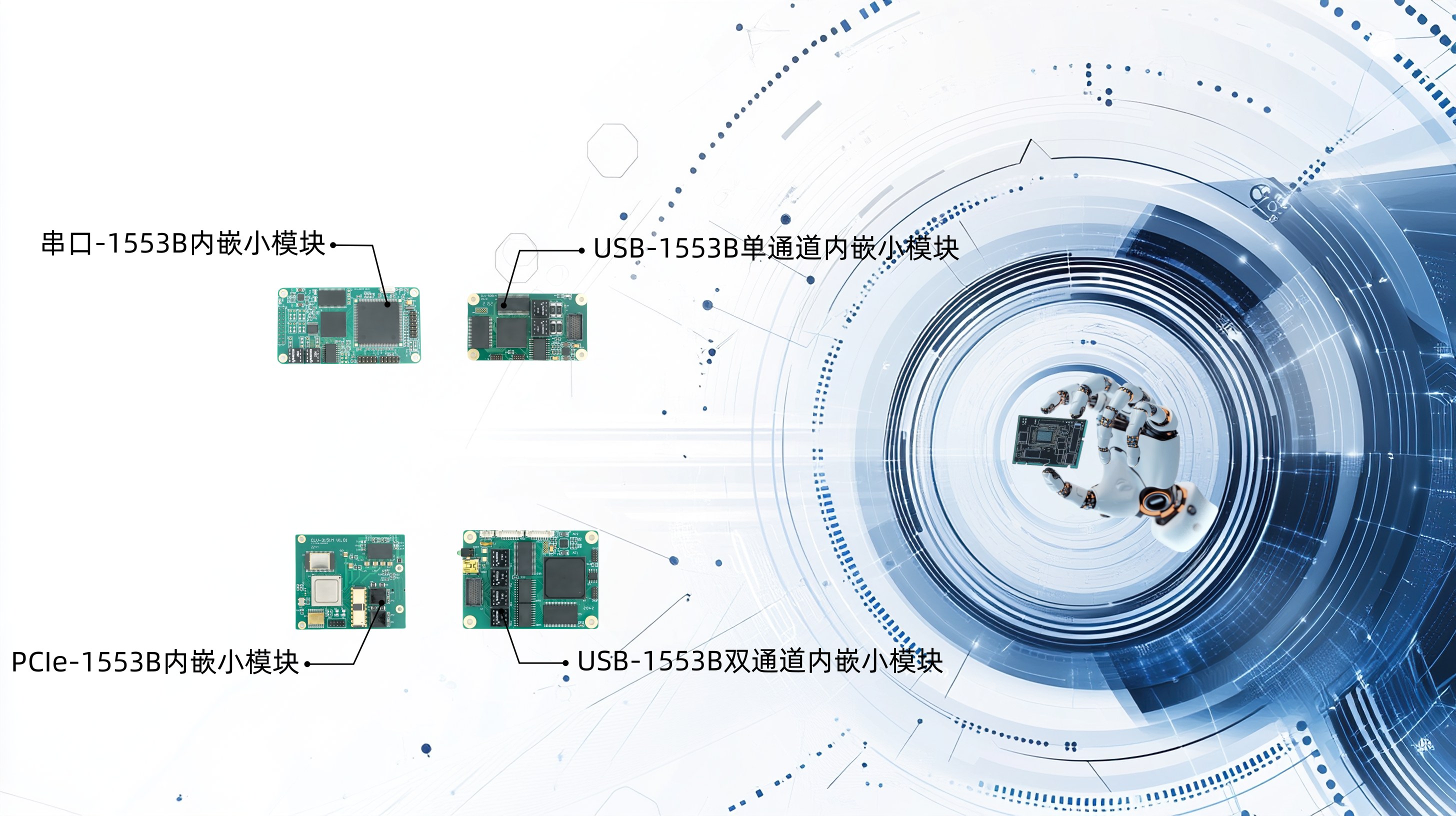

图 5 科洛威尔1553B内嵌小模块

3. 通道数量与冗余设计

   科洛威尔1553B总线板卡产品通常支持单通道、双通道、三通道、四通道多种配置，每个通道冗余设计（BusA&BusB）可提高系统可靠性。在航空航天等高可靠性领域，双冗余通道是常见需求。

4. 协议功能

协议基本功能包含BC,RT,BM，功能配置分为单功能及多功能。单功能是指BC/RT/BM软件可设置；多功能是指BC&RT&BM同时使用，可根据组网情况选择协议功能配置。

高级功能如错误注入、自动重试、消息队列管理等可提升系统调试和容错能力。

注：

总线控制器，Bus Controller 简称 BC。BC 的功能是发起数据通信消息，进行总线管理。

远程终端，Remote terminal 简称 RT。RT 设备是 1553 网络中与应用业务相关的端设备。

总线监视器，Bus Moniter简称 BM。BM 不具有通信应答功能，专用于总线数据监视、 记录。

图 6 1553B协议功能架构

5. 总线传输速率

  1553B标准传输速率为1 Mbps，在数据吞吐量要求较高的场景，如飞行控制系统或实时监控系统需选择更高传输速率如4 Mbps、10Mbps等。

6. 全国产化

目前基于自主可控要求，航电测试设备国产化已成为未来发展趋势。1553B板卡元器件是否全国产化也成为选型的重要指标，随着国产芯片成熟度越来越高，1553B全国产化的成本将不断降低。

7. 工作温度范围

   根据温度范围，可以分两个等级：商业级（0℃~+70℃）、工业级（-40℃~+85℃），实验室、产线等常规环境商业级可满足要求，恶劣外场环境以及机载环境应用通常要求宽温工作范围，科洛威尔1553B产品默认为工业级，特殊产品除外。

   选型时需根据具体应用需求以及场景权衡这些指标。例如，航空航天领域更注重冗余设计和宽温性能，而实验室测试可能更关注开发灵活性。以下为科洛威尔选型表可供参考。

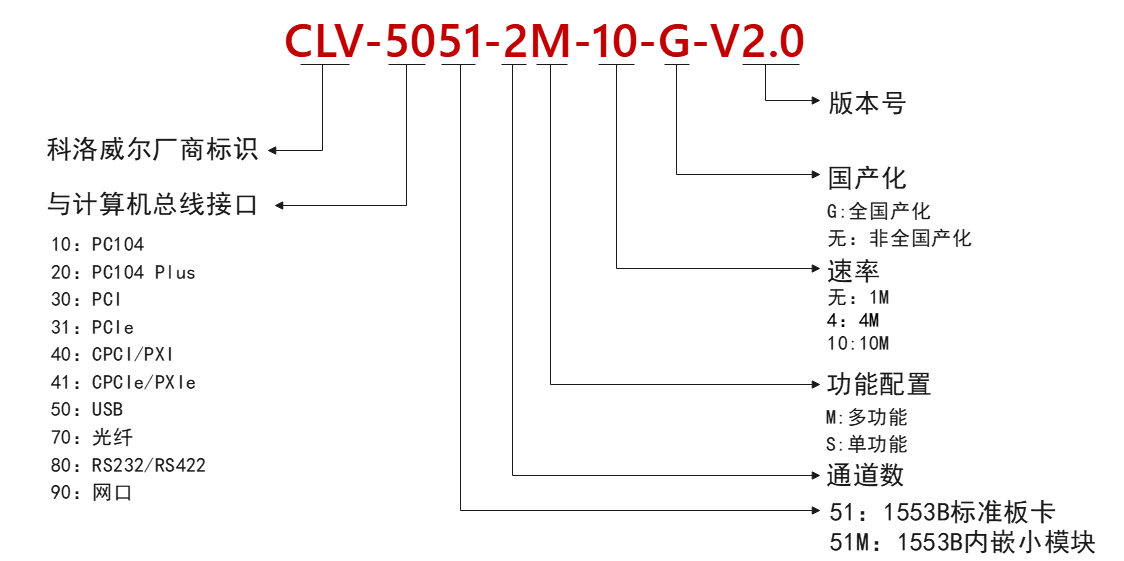

图 7 科洛威尔1553B板卡选型表
